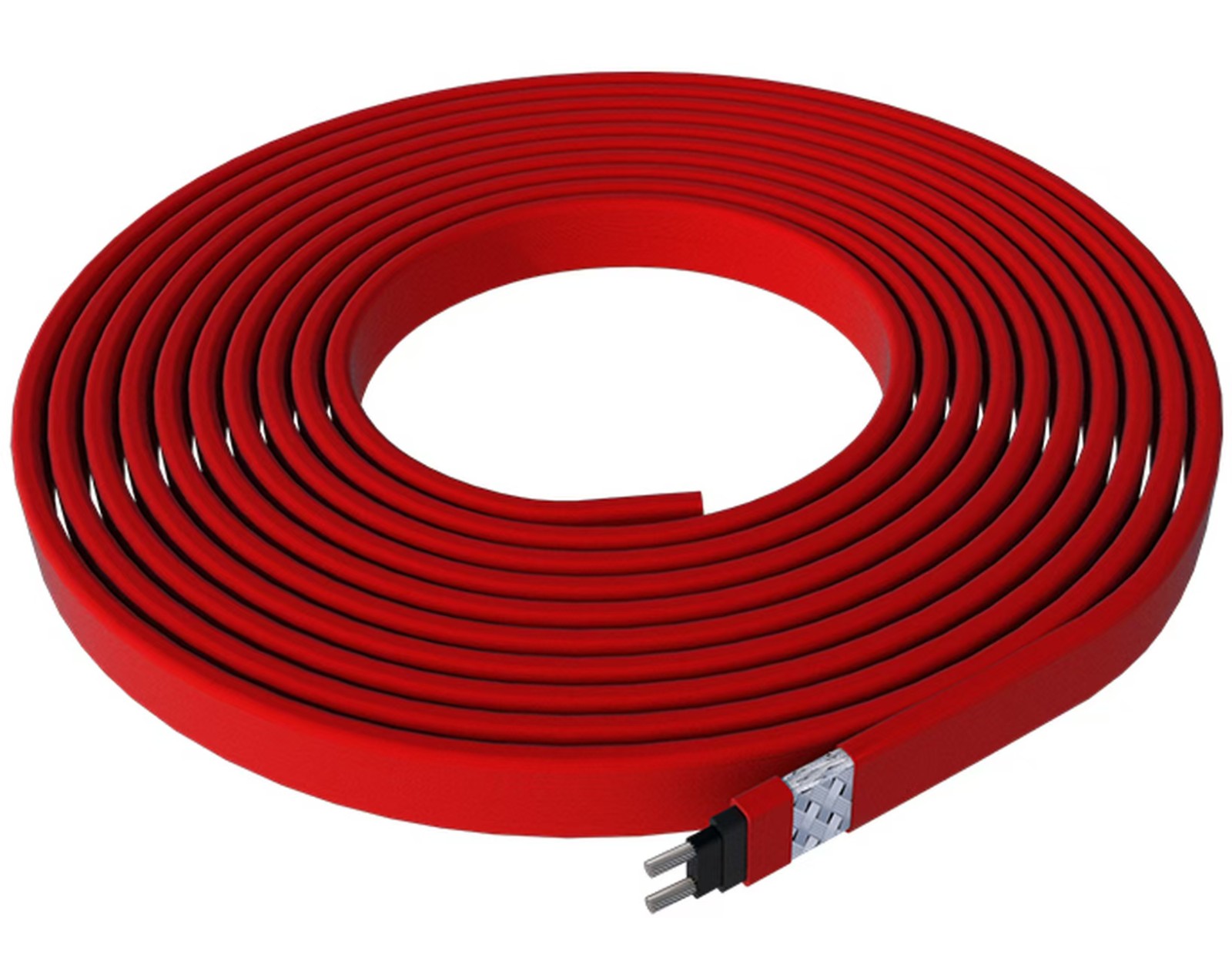

DBR-25-220-PF低温防爆防腐型电伴热带_安徽曼威电气工程有限公司

介绍：

说明：DBR系列为自限温（自控温）电伴热带；型号释义：

DBR：低温自限温伴热带；25：10℃环境下标称功率25W/m；220：额定电压AC220V；PF：防爆屏蔽+防腐外护套结构

一、结构

1. 平行铜母线：多股镀锡铜导线，常规规格7×0.42mm或7×0.50mm，导电稳定，便于接线施工

2. PTC发热芯：低温型导电高分子PTC发热基体，具备自限温特性，温度升高时自身电阻上升、输出功率自然下降，不易过热，允许适度交叉重叠敷设

3. 内层绝缘层：阻燃改性聚烯烃绝缘，隔离母线与屏蔽层，绝缘性能稳定

4. 镀锡铜编织屏蔽层：编织覆盖率≥80%，可接地，起到静电泄放、漏电防护、防爆防护、抗外力划伤作用，满足防爆配套要求

5. 防腐外护套层：耐腐改性阻燃聚烯烃护套，耐受水汽、部分稀酸碱、盐雾等腐蚀环境，适配化工、污水、沿海等腐蚀工况

二、参数

- 额定电压：AC220V

- 标称功率：25W/m（环境温度10℃条件下）

- 类别：低温自限温型

- 维持温度区间：常规维持温度≤65℃

- 暴露温度：85℃

- 敷设施工温度：-40℃（低温敷设时建议提前预热，避免护套弯折开裂）

- 弯曲半径：-20℃环境下≥30mm；低温环境弯折半径适当放大

- 绝缘性能：2500VDC直流耐压测试，导线与屏蔽层之间绝缘电阻满足国标要求

- 防爆标识：Ex e Ⅱ T4 Gb（配套合规防爆接线盒、终端盒、电源盒等附件、规范安装后，防爆等级以防爆合格证标注为准），适用于ⅡA、ⅡB类爆炸性气体环境1区、2区危险区域

- 阻燃性能：外护套阻燃，满足对应阻燃标准

- 单回路***大使用长度：在220V电压下，依据线芯规格、环境温度、敷设方式不同，一般单电源供电长度约80–110m，选型设计时需核算压降

三、执行标准

GB/T 19835-2015《自限温电伴热带》、GB 3836系列爆炸性环境标准、GB 19518.1 电伴热系统安全相关要求

四、特点

1. 自限温特性：无需温控器也可实现温度自我调节；环境温度降低，输出热量上升；环境温度升高，输出热量下降，减少超温风险，配套温控器可实现精准控温

2. 防爆接地结构：编织屏蔽层可可靠接地，配合防爆附件组成防爆伴热系统，用于易燃易爆介质管线、储罐区域

3. 防腐防护：专用防腐外护套，相比普通屏蔽型（P型），对潮湿、盐雾、轻度腐蚀介质环境适应性更好

4. 敷设灵活：可以按需裁剪，现场在允许长度内裁切；可顺着管道、阀门、法兰、泵体外壁贴敷安装

5. 阻燃结构：绝缘与外护套基材为阻燃配方，降低火焰蔓延风险

五、适用场景

主要用于需要防冻、低温保温的管线、仪表管、小型储罐、阀门、泵体等：

- 化工、油气、煤化工厂区内有爆炸风险且存在轻度腐蚀的工艺水、给排水、消防管线防冻伴热

- 沿海、盐雾环境、污水场站管道防冻保温

- 电厂、医药、食品行业部分腐蚀工况的低温管线防冻（介质维持温度要求不高、≤65℃工况）
