GN200°-7×1.5云母玻璃纤维编织高温电缆

一、产品概述

GN200°-7×1.5为7芯云母绕包高温电缆，单芯导体标称截面积1.5mm²，产品标称长期工作环境温度可达200℃，适用于交流额定电压600V及以下电气回路，多用于高温工况下固定敷设，用于传输电力、控制信号。产品采用云母+玻纤复合绝缘结构，具备适配高温场景的电气绝缘性能，在对应温度条件下可维持线路导通，适配工业高温设备布线需求。

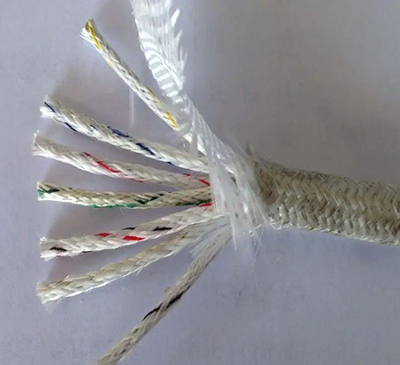

二、结构

1. 导体：每芯采用多股铜丝绞合结构，导体绞合设计可带来一定柔韧度，便于现场布线弯曲作业。可根据需求选用镀锡铜导体，降低高温环境下导体氧化概率。

2. 绝缘层：采用云母带多层绕包+玻璃纤维复合绝缘结构，是本电缆耐高温的核心组成部分，在200℃工况环境下，保持绝缘结构稳定，维持绝缘电阻指标。

3. 成缆：7根绝缘线芯按规范成缆，线芯之间填充耐高温填充材料，保证电缆圆整度，减少线芯相互摩擦。

4. 外护层：外层采用玻璃纤维编织护层，可对内层绝缘形成物理防护，减少粉尘、轻微摩擦对绝缘结构的损伤。

三、参数

- 型号：GN200°-7×1.5

- 芯数与截面：7芯，每芯1.5mm²

- 长期允许工作温度：200℃

- 额定电压：600V

- 绝缘材质：云母带+玻璃纤维复合绝缘

- 导体材质：铜导体（可选镀锡铜导体）

- 敷设方式：固定敷设

- 弯曲要求：敷设弯曲半径不小于电缆外径规定倍数（按照线缆配套技术资料执行）

- 适用环境：常规无强腐蚀、无强冲击的高温环境

四、特性

1. 耐温性能：在标称200℃长期工作温度内，绝缘材料可保持稳定的绝缘状态，适配持续高温的工况环境。

2. 电气性能：常温及额定温度区间内，具备相应绝缘电阻与耐压性能，满足对应电压等级回路使用要求，具体指标可查阅产品检测报告。

3. 结构柔韧：多股绞合导体搭配柔性云母绝缘，可适应设备内有限空间布线，可做适度弯折。

4. 烟气特性：云母玻纤类材质，遇高温时烟气释放量相对较低。

五、适用场景

适用于存在持续高温环境的电气布线，常见应用场景包含：工业热处理设备、烘箱、工业炉、冶金配套机电设备、热工装置、电热设备内部线路、高温控制柜内部控制回路等，用于动力、控制信号线路固定铺设。

不适用于强酸碱腐蚀、长期浸水、剧烈往复移动拖拽的场景。
