GN500°-3*2.5云母玻璃纤维编织高温电缆_安徽曼威电气工程有限公司

介绍：

全称：GN500云母绕包玻璃纤维编织多芯高温电缆，3芯，单芯标称截面积2.5mm²

说明：GN500为行业通用型号，无对应的国标型号，产品一般执行企业标准。

一、型号释义

- 500°：标示电缆允许长期使用***高温度500℃

- 3×2.5：3根绝缘线芯，每芯导体标称截面2.5mm²

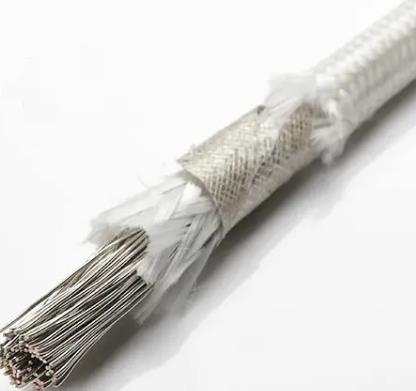

二、结构

1. 导体：常规选用多股裸铜绞线；也可按工况选用镀镍铜绞线、纯镍导体。导体绞合结构，3根线芯成缆组合为多芯结构。

2. 绝缘层：云母带多层绕包，外层辅以玻璃纤维编织，部分产品表层浸渍耐高温树脂，线芯采用颜色区分标识。

3. 外护层：成缆后整体玻璃纤维编织保护层，部分产品做高温树脂浸渍处理，起到固定编织层、减少粉尘脱落的作用。

三、参数

1. 额定电压：常规 300/500V 或450/750V，订货时确认等级

2. 长期工作温度：***高500℃，低温适用至-60℃，低温环境可保持一定可挠性

3. 敷设弯曲半径：固定敷设不小于成品电缆外径20倍，不适合反复频繁移动拖拽使用

4. 耐压测试：成品工频耐压1500V，持续5min不击穿（参考）

5. 20℃导体直流电阻：按导体材质与绞合结构不同存在差异，以厂家检测报告为准

四、特性

绝缘及护层为云母+玻纤编织结构，在高温环境可维持绝缘结构；材料在高温工况下，烟雾释放量相对较低；不耐水浸泡、不耐强酸碱长期侵蚀，潮湿环境建议做防护套管配套使用。编织表层容易产生少量玻纤粉尘。

五、适用场景

适用于交流额定电压750V及以下固定敷设的电气回路，用于高温炉窑、烘箱、冶金设备、电磁加热装置、石油化工、热工设备等高温环境供电与控制接线；也可用于部分需要耐火布线的设备内部接线。
