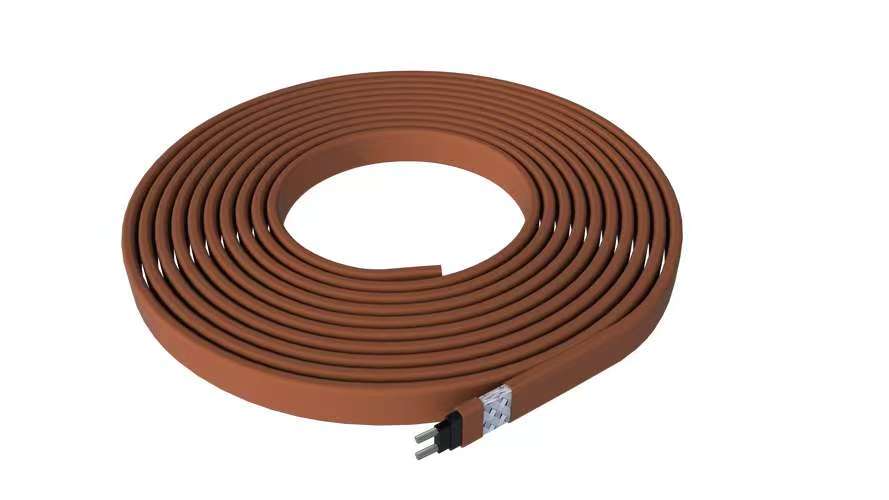

ZBR-30-220-PJ 中温阻燃防爆加强型自限温电伴热带

一、型号释义

- Z：中温等级

- BR：伴热（自限温伴热带系列）

- 30：环境10℃条件下，标称功率30W/m

- 220：额定工作交流电压AC220V

- PJ：P代表镀锡铜丝屏蔽防爆结构；J代表加强型外护套，提升机械防护能力

二、内部结构

1. 多股镀锡铜母线：两根平行供电导体，保障供电传输；

2. PTC导电聚合物发热芯：正温度系数导电塑料，为自限温核心部件；

3. 阻燃聚烯烃绝缘层：隔离导体与屏蔽层，提供电气绝缘，具备阻燃属性；

4. 镀锡铜丝编织屏蔽层：编织覆盖率≥80%，施工时可靠接地，用于静电泄放、防爆防护，同时增加一定机械保护；

5. PJ加强阻燃外护套：加厚阻燃聚烯烃材质，提升抗摩擦、抗磕碰能力，防潮，适配多数常规工业环境。

三、基础技术参数

1. 额定电压：AC220V

2. 标称功率：30W/m（10℃环境）

3. 维持温度：约90℃

4. 最高短时暴露温度：125℃

5. 最低敷设施工温度：-30℃

6. 弯曲性能：20℃室温最小弯曲半径25.4mm；低温（-30℃）状态最小弯曲半径35mm

7. 绝缘电阻：75℃环境，每100m样品，2500VDC摇表测试1min，导体与屏蔽层间绝缘电阻≥3000MΩ

8. 防爆标志：ExeⅡT4 Gb，适用于Ⅱ类爆炸性气体危险场所（非煤矿区域），温度组别T4，设备表面最高温度不超过135℃

9. 裁切特性：现场可按实际管路长度裁切，安装灵活，允许有限范围交叉重叠敷设，不易形成持续高温热点。

四、工作原理

属于自限温伴热电缆，依靠PTC导电聚合物产生热量，补偿管道、罐体等设备的散热损失。通电后，伴热带输出功率会随本体温度升高而降低；温度降低时，功率随之回升，自动调节发热量，实现温度自限制，在无外接温控器的条件下可限制自身最高温度。金属编织屏蔽层接地，降低危险区域静电、漏电带来的风险；加强外护套降低现场安装、使用过程中机械损伤概率。

五、适用场景

适用于存在爆炸性气体环境，同时需要一定机械防护的工业伴热工况：

- 化工、石油、电力行业工艺管道、储罐防冻、介质维温；

- 防爆区域仪表导压管、取样管线保温防冻；

- 车间内管线，存在磕碰、摩擦风险的防爆场所伴热；

- 室内、室外常规工业环境防冻伴热。
