系统概述

仪表管线电伴热带保温系统，以电伴热带为核心发热部件，配套保温层、外防护层、接线附件及电气保护器件组成，主要用于仪表导压管、取样管线、仪表阀组等设施的防冻、伴热维温，避免低温环境造成介质凝固、结晶、冻堵，保障仪表取样、信号采集工作持续运行，可根据现场防爆等级、维持温度需求选用对应型号电伴热带。

系统组成

1. 电伴热带：根据工况选用低温/中温自限温伴热带（如前文ZR-DXW-14-H-P、ZBR-40-220-PJ），具备阻燃、加强防护结构，防爆区域使用时需带有金属屏蔽层，满足接地防护要求；自限温型可随管线温度自主调整输出功率。

2. 配套防爆附件：含防爆电源接线盒、中间接线盒、终端密封盒、T型接头等，用于伴热带的电源接入、接续和端头密封，防爆危险区域需选用符合规范的配套附件。

3. 电气保护组件：断路器、漏电保护器等，对伴热回路提供过载、漏电保护，电气控制可按需配置温度监测元件，用于管线温度监测。

4. 保温层：选用导热系数低、适配工况的保温材料，包裹在伴热带及仪表管线外侧，减少热量散失，提升伴热效率；保温材料需与伴热带耐温等级匹配。

5. 外防护层：保温外层的防护结构，分为金属薄板、防护胶带等，起到防雨、防潮、抗日晒、抗机械磕碰作用，室外、管沟环境优先选用硬质金属外护。

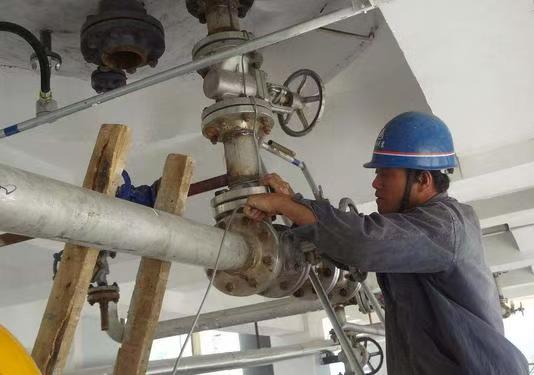

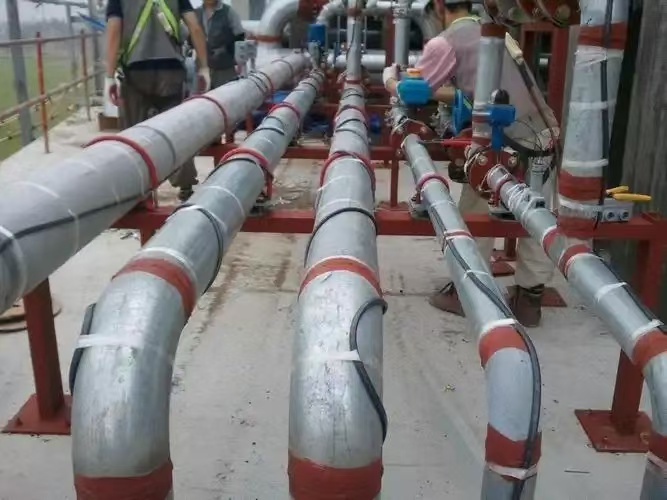

6. 固定辅材：耐高温压敏胶带、不锈钢扎带，用于将伴热带固定在仪表导压管外壁，固定作业不损伤伴热带外护套。

系统特点

1. 针对性适配仪表细管线、阀组、引压管路，可随管路弯折敷设，适配仪表管线布局复杂的特点；

2. 自限温伴热方案，在规范敷设条件下可自行调节功率，降低局部过热的可能性；

3. 带屏蔽结构的伴热带，配合防爆附件、可靠接地后，可用于防爆危险区域的仪表回路；

4. 热量响应较快，能够对管线低温情况提供持续伴热，减少介质冻凝对仪表测量的影响；

5. 系统模块化，检修时可分段检查伴热带与附件，便于后期巡检维护。

适用范围

适用于化工、油气、能源等项目中的仪表导压管、取样管线、色谱管线、仪表阀组保温防冻。可用于室外管廊、装置区管沟、框架仪表管线等场所，满足介质防冻、防结晶、防粘度升高的伴热需求。
