MI即矿物绝缘（Mineral Insulated），MI双导加热电缆属于串联恒功率矿物绝缘加热电缆。

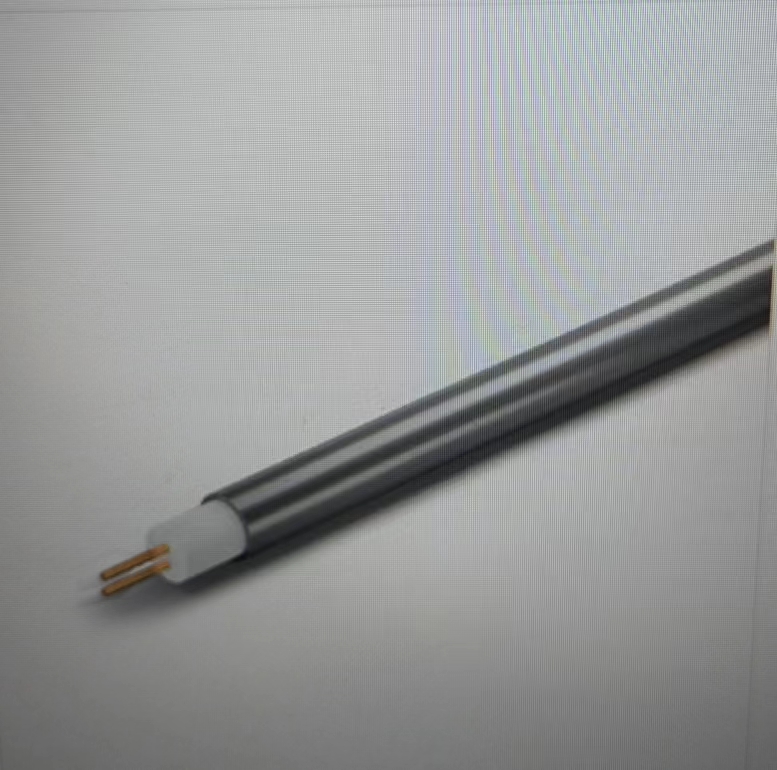

基本结构
1. 两根发热芯线：两根芯线相互独立绝缘，共同布置在同一金属护套内部。
2. 矿物绝缘层：高压压实高纯氧化镁粉末，起到电气隔离、导热作用，为无机材质。
3. 无缝金属护套：不锈钢、铜、镍基合金等无缝金属管，起机械防护、导热、接地屏蔽作用；护套不参与电流回路，仅做保护接地使用。腐蚀工况可额外增加防腐外护套。

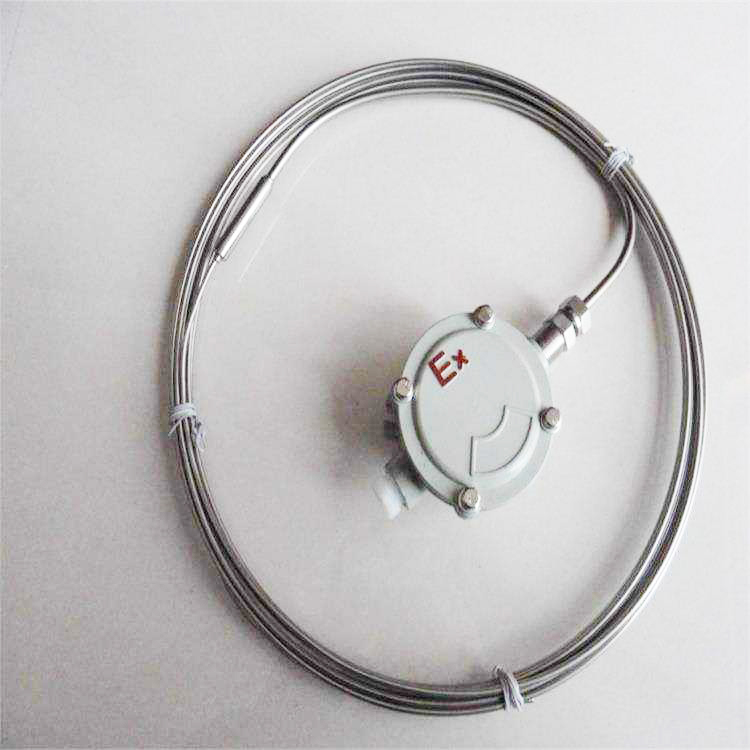

4. 冷端引线：工厂预制引出，用于连接供电电源。
工作原理
遵循焦耳‑楞次定律。电缆的末端将两根发热芯线相互短接；电源接在电缆另一端的两根芯线上，电流从一根合金芯线流至电缆末端，经短接点回流至另一根芯线，形成完整闭合回路。
电流流过合金发热芯产生热量，热量通过氧化镁绝缘层传导到金属护套向外释放，补偿管道、设备的热损失，实现防冻或维持工艺温度。
供电电压稳定时，单位长度发热量基本固定；产品本身无自限温功能，需要外接温控装置控制启停。
主要使用特点
1. 工厂预制定长，现场不可裁切。总电阻由成品发热段长度决定，裁切会改变回路电阻，造成功率偏离设计值，发热异常，出厂配置专用冷端引线接电源。
2. 电流回路在内部两根芯线之间完成；外层金属护套只做接地保护，不承载工作电流，电气施工相对简便。
3. 整体为无机结构，可适应较高工作温度，可用于防爆场所；无缝金属护套抗挤压、抗压性能较好，可适度弯曲敷设。
4. 整段发热芯连续，单位长度电阻一致，沿电缆长度发热相对均匀。
