ZA-TRVVSP 4×4+8×1.5 柔性拖链电缆

型号释义

ZA：A级阻燃

TRVVSP：柔性拖链结构，聚氯乙烯绝缘聚氯乙烯护套，带屏蔽复合型移动电缆

4×4：4芯4mm²动力线

8×1.5：8芯1.5mm²控制线

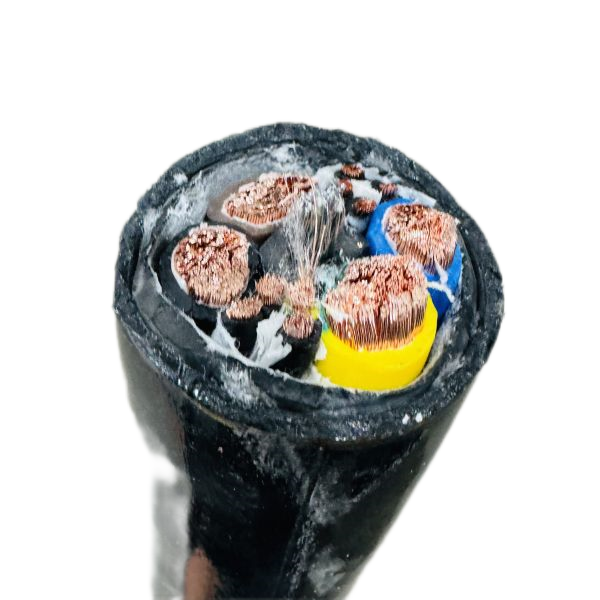

产品结构

1. 导体：多股细软铜丝绞合制成，适配往复弯折使用

2. 绝缘：软性聚氯乙烯绝缘料，分隔线芯保障电气安全

3. 成缆：采用短节距绞合方式，降低运动过程中产生的应力

4. 分组屏蔽：控制线组设置铜丝编织屏蔽结构，削弱外界电磁影响

5. 外护套：软性聚氯乙烯材质，适配工业常规使用环境

基础电气参数

额定电压：300/500V

使用温度范围

固定敷设：-30℃~+85℃

移动敷设：-20℃~+80℃

敷设使用要求

1. 移动使用遵循对应弯曲半径规范，不可强行弯折、拖拽

2. 适配机床设备、自动化机械、移动设备拖链内部布线

3. 可同时传输动力电源与控制信号，线路排布规整

4. 具备A级阻燃特性，遇明火可延缓火势蔓延

5. 布线时避开尖锐硬物、高温热源及强腐蚀介质

6. 屏蔽层可按现场接线规范做接地处理，优化线路运行状态

适用范围

多用于自动化生产线、数控设备、机械移动机构等需要频繁往复运动的电气连接场景，兼顾动力供电与信号控制布线需求。
