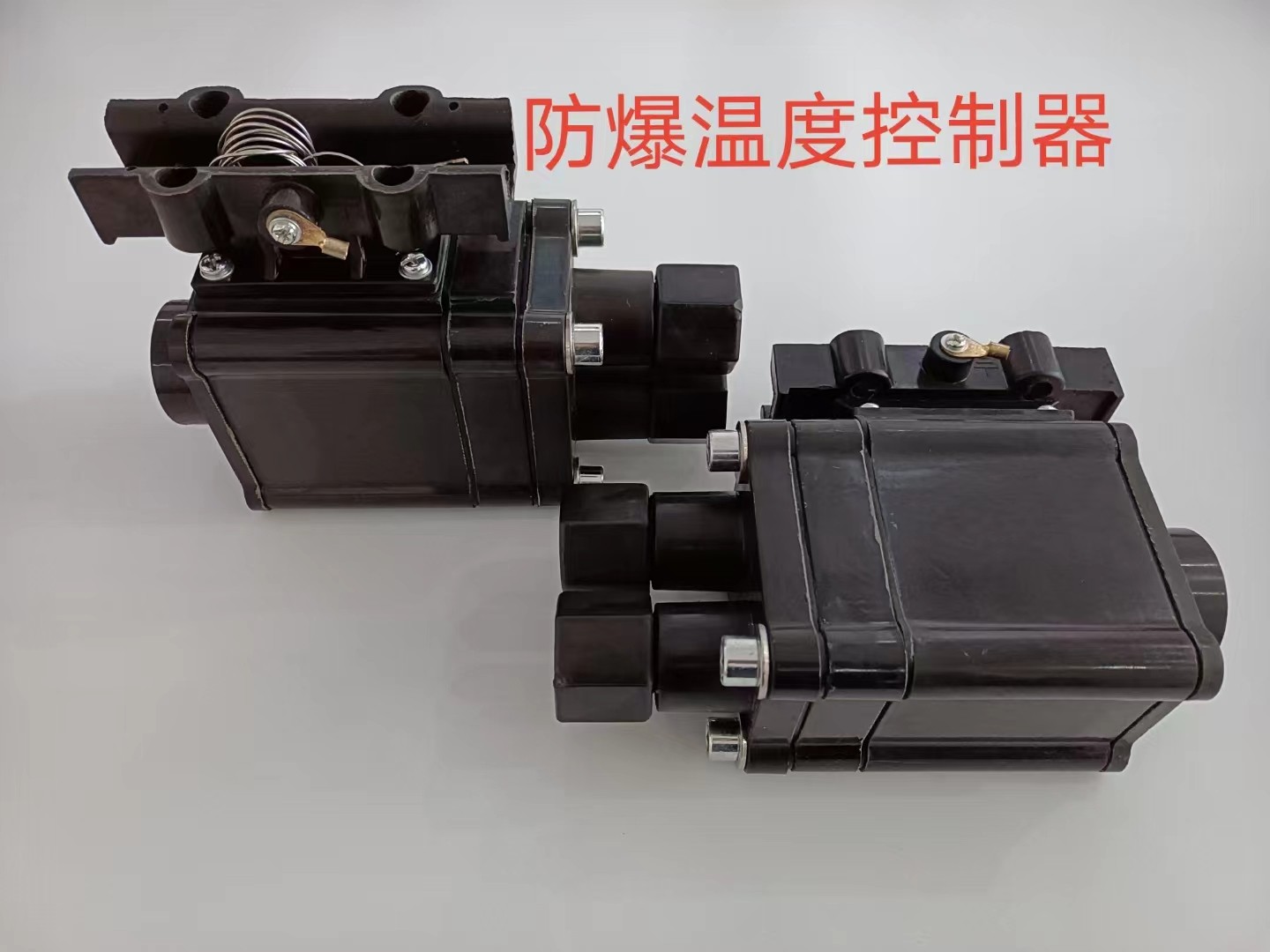

BJW51防爆机械式温度控制器

一、型号释义

- BJW51：防爆型机械式温度控制器产品系列代号

产品类别：增安型防爆温度控制器，属于电伴热系统配套测温控温元件，依靠机械元件感知温度，实现回路通断控制。

二、内部结构

1. 感温元件：温包、毛细管，填充感温介质，采集被测点温度；

2. 机械动作组件：波纹管、杠杆机构，温度变化驱动机械位移；

3. 微动开关：机械位移触发开关触点，完成电路通断；

4. 接线腔壳体：阻燃防爆外壳，内置接线端子；

5. 密封组件：密封垫片、电缆引入密封压紧组件，保障腔体密封。

三、基础技术参数

1. 测温控制方式：机械式温包毛细管感温

2. 工作触点：单刀双掷触点，可选择常开或常闭回路

3. 触点额定容量：AC220V

4. 温度调节范围：常规0～120℃（可按选型规格调整，以产品样本为准）

5. 防爆标志：Ex eb IIC T4 Gb，适用于Ⅱ类爆炸性气体1区、2区危险场所，温度组别T4，外壳最高表面温度不超过135℃

6. 防护等级：IP65

7. 环境使用温度：-20℃～+60℃

8. 进出线螺纹规格：G1/2  G3/4

9. 执行标准：GB3836系列防爆标准，产品参数以防爆合格证、出厂检测报告为准

四、工作原理

温包紧贴被测设备表面，内部介质随温度变化产生体积压力变化，通过毛细管传递至壳体内波纹管，推动机械机构动作，带动微动开关触点闭合或断开，实现电伴热回路的启停控制。密封防爆壳体隔离外部爆炸性介质，降低电气触点动作带来的风险。

五、适用场景

主要用于石油、化工、制药等行业防爆区域，电伴热系统温度控制：

- 工艺管道、储罐、仪表管线电伴热系统温度启停控制；

- 存在爆炸性气体的室内、室外工业伴热回路温度监测控制。

不适用于：超过控制器温度量程的工况；强腐蚀介质长期浸泡环境；0区爆炸危险区域。
