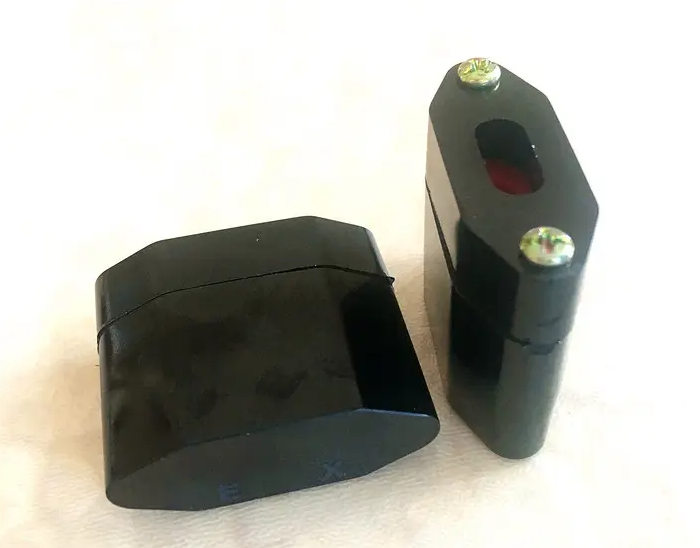

ZWJH-40防爆终端接线盒（电伴热专用）

一、型号释义

- ZWJH：电伴热终端接线盒系列代号，用于电伴热带线路末端密封与绝缘封闭

- 40：额定工作电流40A

产品类别：增安型防爆终端盒，属于电伴热系统配套防爆附件，用于危险区域内电伴热带的末端端头封闭。

二、内部结构

1. 盒体外壳：阻燃工程塑料壳体，具备绝缘、防腐能力；

2. 绝缘隔离组件：用于伴热带末端导体绝缘隔离，防止短路；

3. 密封组件：盒盖密封垫片、电缆引入压紧密封组件，维持腔体密封；

4. 接地端子：盒体内外设置接地端子，用于保护接地；

5. 电缆引入口：单组标准螺纹引入口，配套防爆电缆格兰头。

三、基础技术参数

1. 额定电流：40A

2. 额定电压：AC24V～660V，常用220V/380V

3. 防爆标志：Ex eb IIC T4 Gb，适用于Ⅱ类爆炸性气体1区、2区危险场所，温度组别T4，外壳最高表面温度不超过135℃

4. 防护等级：IP65

5. 环境使用温度：-20℃～+60℃

6. 进出线螺纹规格：G1/2、G3/4

7. 常态绝缘电阻：≥50MΩ

8. 执行标准：GB3836系列防爆标准，产品参数以防爆合格证、出厂检测报告为准

四、工作原理

用于防爆危险区域，对电伴热带末端进行封闭处理，将伴热带端头导体隔离绝缘，避免线芯短路；密封壳体阻隔外部爆炸性介质进入腔体，降低电气安全风险；外壳接地，实现故障电流泄放，满足防爆区域电气安全要求。

五、适用场景

主要用于石油、化工、制药等行业防爆区域，电伴热带线路末端端头密封：

- 工艺管道、储罐、仪表管线电伴热系统末端封闭；

- 存在爆炸性气体的室内、室外工业伴热回路终端处理。

不适用于：回路电流、电压超出额定范围工况；强腐蚀介质长期浸泡环境；0区爆炸危险区域。
