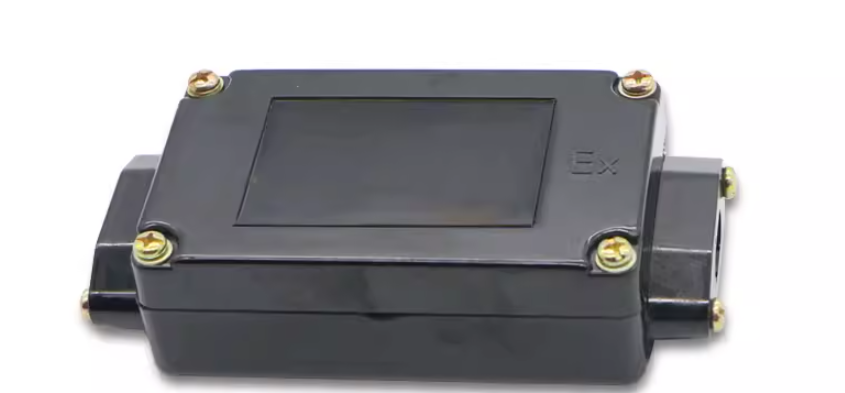

ZZJH-40防爆二通接线盒（电伴热专用）

一、型号释义

- ZZJH：电伴热二通中间接线盒系列代号，用于电伴热带中间段接续

- 40：额定工作电流40A

产品类别：增安型防爆中间二通接线盒，属于电伴热系统配套防爆附件，用于危险区域内两段电伴热带之间的电气连接。

二、内部结构

1. 盒体外壳：阻燃工程塑料壳体，具备绝缘、防腐能力；

2. 接线端子组件：内置黄铜接线端子，用于两段伴热带导体对接；

3. 密封组件：盒盖密封垫片、电缆引入压紧密封组件，维持腔体密封；

4. 接地端子：盒体内外均设置接地端子，用于保护接地；

5. 电缆引入口：两组标准螺纹引入口，配套防爆电缆格兰头。

三、基础技术参数

1. 额定电流：40A

2. 额定电压：AC24V～660V，常用220V/380V

3. 防爆标志：Ex eb IIC T4 Gb，适用于Ⅱ类爆炸性气体1区、2区危险场所，温度组别T4，外壳最高表面温度不超过135℃

4. 防护等级：IP65

5. 环境使用温度：-20℃～+60℃

6. 进出线螺纹规格：G1/2、G3/4

7. 常态绝缘电阻：≥50MΩ

8. 执行标准：GB3836系列防爆标准，产品参数以防爆合格证、出厂检测报告为准

四、工作原理

用于防爆危险区域，完成两段电伴热带中间电气接续。密封壳体阻隔外部爆炸性介质进入腔体，降低电气连接部位的安全风险；外壳接地，实现故障电流泄放，满足防爆区域电气安全要求。

五、适用场景

主要用于石油、化工、制药等行业防爆区域，电伴热带中间段接续：

- 工艺管道、储罐、仪表管线电伴热系统中间对接；

- 存在爆炸性气体的室内、室外工业伴热回路中间连接。

不适用于：回路电流、电压超出额定范围工况；强腐蚀介质长期浸泡环境；0区爆炸危险区域。
