补偿导线基于热电偶中间导体定律进行工作。

热电偶测温时，热电势由两种不同金属电极两端的温度差决定。热电偶的测量端（热端）感受被测温度，而参考端（冷端）如果距离温度采集仪表较近，冷端温度会随环境变化，带来测温偏差。

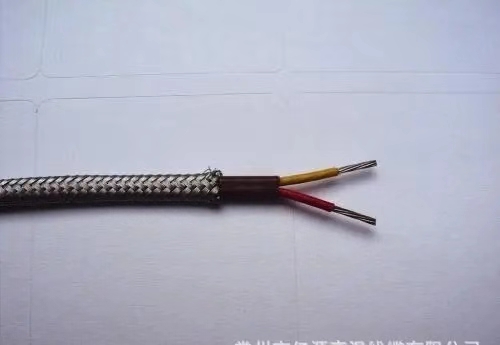

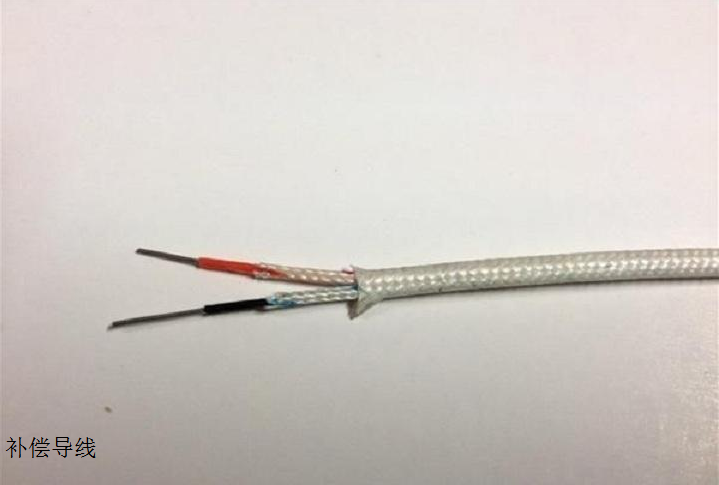

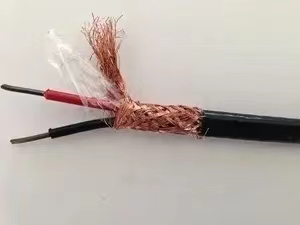

补偿导线采用和热电偶热电特性相近的合金材料制成，在规定的温度范围内，其产生的热电特性与配套热电偶基本一致。将补偿导线和热电偶的冷端相连，把冷端延伸到温度相对稳定的仪表端，将冷端从现场波动的环境中转移出去，再配合仪表的冷端补偿功能，减小因冷端温度变化造成的测温误差。
