电伴热带如何正确选型？_安徽曼威电气工程有限公司

选型需要结合工艺温度、管线参数、现场环境、供电条件综合判断，不盲目套用通用型号，保障伴热效果与运行安全。

一、参数

1. 温度相关

- 维持温度：管道介质需要保持的工作温度，防冻场景一般5‑10℃；工艺伴热根据介质凝固点设定，建议高于凝固点5‑10℃。

- 当地***低环境温度：计算管线散热量的基础。

- ***高暴露温度：管道吹扫、蒸汽清洗时的短时管壁温度，伴热带耐温需要大于该数值，避免护套受损。

2. 管线参数

管道材质、管径、总长度；保温层材质、厚度；阀门、法兰、支架等散热点位，该部分需要预留10%‑20%功率补偿。

3. 现场环境条件

区分室内干燥、户外露天、潮湿积水、盐雾腐蚀、爆炸性危险区域；确认现场供电电压（常见220V、380V）。

二、区分三大类型伴热带，匹配使用场景

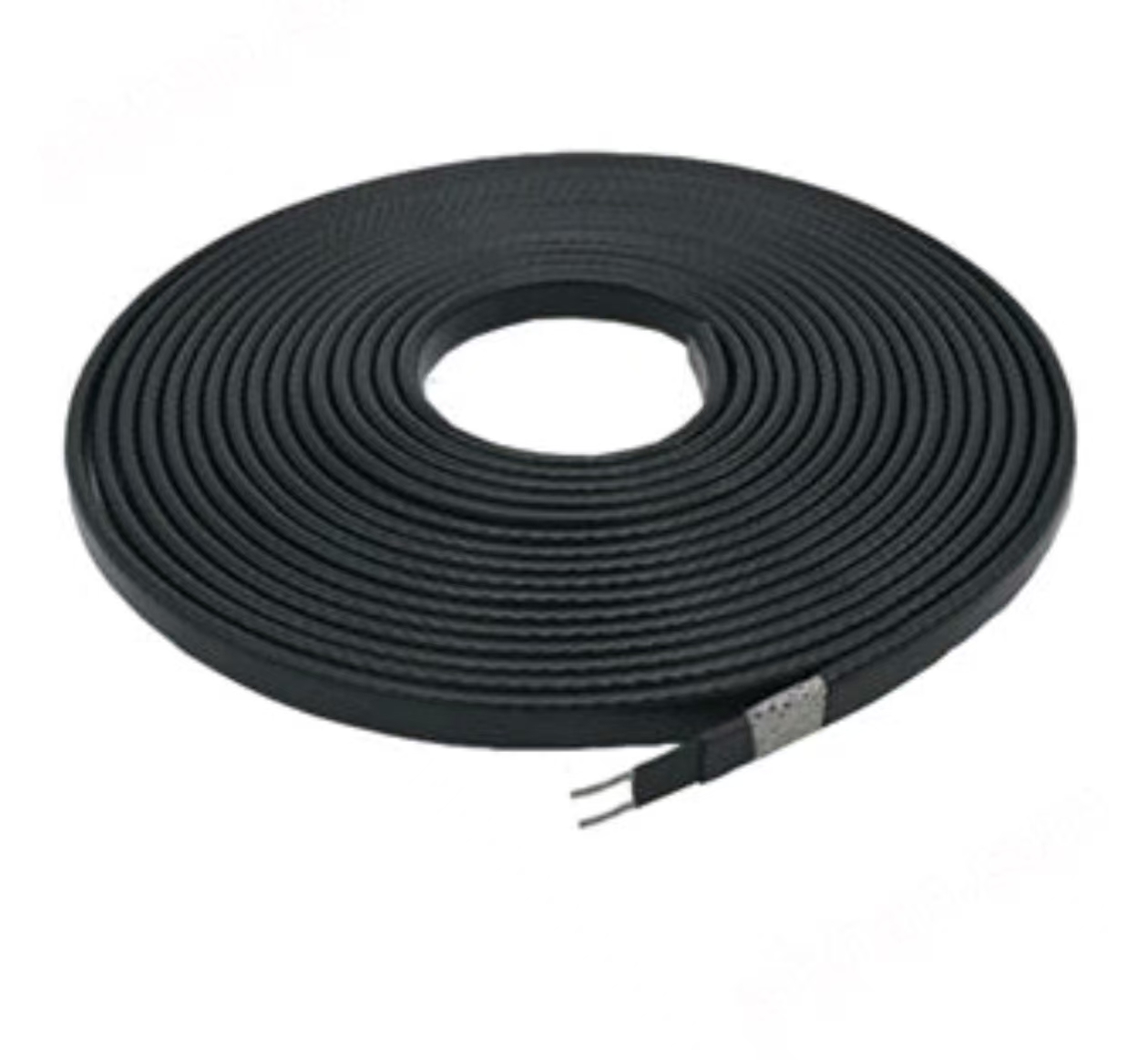

特点：PTC芯带随温度变化自动调节输出功率，可现场按需裁剪，允许交叉重叠敷设；单回路使用长度有限制，一般不超过100‑200米，无需复杂温控也可基础防冻，高温工艺需配套温控器。

适用：给排水、消防管道防冻，短距离分支管线、罐体；维持温度一般≤105℃的工况。

2、恒功率电伴热带（并联/串联）

特点：单位长度输出功率恒定，发热稳定，不允许重叠缠绕，须***搭配温控器使用。

- 并联恒功率：可现场裁剪，单回路数百米，适合中等长度工艺管线。

- 串联恒功率：成品定长，不可现场裁切，适合数公里长距离输送管线。

适用：重油、易结晶介质工艺维温，长距离工业管线，对温度均匀性有要求的场景。

特点：金属护套，耐温区间宽，机械强度较高，具备防爆防腐能力；出厂定长，现场不可以裁切，施工要求较高。

适用：高温工艺、蒸汽吹扫管线、强腐蚀、高危防爆工况，维持温度可到数百摄氏度。

三、功率密度核算

通过管线热损失计算，伴热带每米输出功率应当大于等于管道单位长度热损耗；功率偏小达不到维温效果，功率偏大增加能耗。阀门、法兰等散热位置，适当增加敷设长度做补偿。

简易参考：普通小管径防冻常用10‑25W/m；工艺维温根据计算选用25‑60W/m区间规格。

四、护套、防护与防爆选型

1. 普通室内干燥环境：选用聚烯烃通用护套，阻燃款即可。

2. 户外、潮湿环境：防护等级IP65及以上，做好接线盒、尾端密封处理。

3. 腐蚀、盐雾厂区：选用氟塑料（FEP/PFA）防腐外护套，抵御酸碱盐雾侵蚀。

4. 爆炸性危险区域：选用具备正规防爆合格证产品，伴热带、接线盒、温控附件防爆等级统一匹配危险区域组别、温度组别；金属屏蔽层可靠接地，不可混用普通伴热带。

五、配套电气与附件选型

1. 电压和现场供电系统保持一致。

2. 自限温伴热带注意启动电流，匹配空开；恒功率、MI电缆需要配置温控器，实现温度启停控制。

3. 配件包含电源接线盒、二通/三通接线盒、终端尾盒、固定压带，同一系统配件需要和伴热带型号适配。

六、选型常见注意事项

1. 区分维持温度与***高暴露温度，管道有高温吹扫，要按暴露温度选耐温等级，不是只看工作维持温度。

2. 自限温可以任意裁剪，但不能超过产品标注***大单回路使用长度。

3. 恒功率电缆严禁叠加重叠敷设，防止局部过热。

4. 防爆场景整套系统（伴热带+全部配件）都需要防爆认证，不可只电缆防爆，附件混用普通件。

5. 选型参考GB/T 19835‑2018自限温伴热带、GB3836爆炸性环境相关标准执行。
