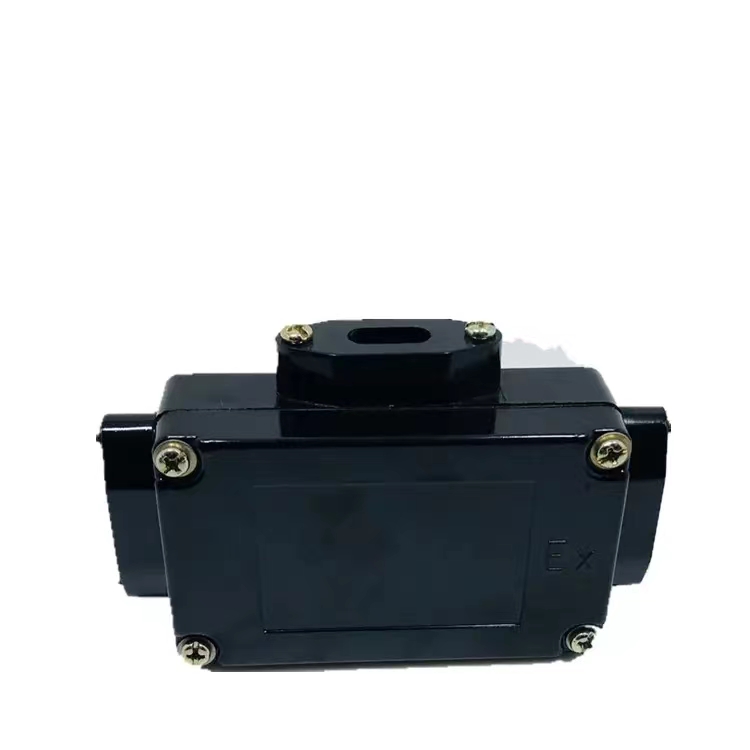

ZFJH‑40 电伴热带防爆三通接线盒

该型号属于电伴热系统配套的T型（三通）防爆中间接线盒，多为企业自定义型号，40代表额定工作电流40A。

型号释义

- ZFJH：企业自定义代号，Z代表伴热，F代表防爆，JH代表接线盒；三通T型结构，三个线缆引入端口，实现一路输入分为两路输出。

- 40：额定电流40A。

壳体结构

1. 外壳：常见为增强工程塑料或者铸铝合金壳体，盒体内部配置接线端子，盒盖带紧固螺栓。

2. 三个防爆电缆引入格兰接头，适配电伴热带电缆进线，具备密封压紧结构。

3. 内部接线端子，用于伴热带导体电气连接；盒体具备接地端子。

基础技术参数

1. 额定电压：AC220V/380V，额定电流≤40A。

2. 防爆型式：增安型，防爆标志常见ExeⅡT4，适用于爆炸性气体1区、2区危险场所。

3. 防护等级：常规IP54‑IP65，可阻挡粉尘、雨水喷淋侵入盒体内部。

4. 执行参考标准：GB 3836系列爆炸性环境标准，产品需要具备防爆合格证。

5. 适配产品：自限温电伴热带、并联恒功率电伴热带；一般不用于MI矿物绝缘加热电缆，MI电缆需选用专用接线盒。

主要功能用途

用于防爆区域电伴热回路的T型分路。当管线分叉，需要一段伴热带分出两路伴热分支时，使用该接线盒做电气分接，实现一进两出的电路连接。

仅做中间分线接续，不能用作电源接入点，也不能用作伴热带尾部终端封头。
