MI是矿物绝缘（Mineral Insulated）缩写，MI单导加热电缆，属于串联恒功率矿物绝缘加热电缆，内部仅有一根发热合金芯线。

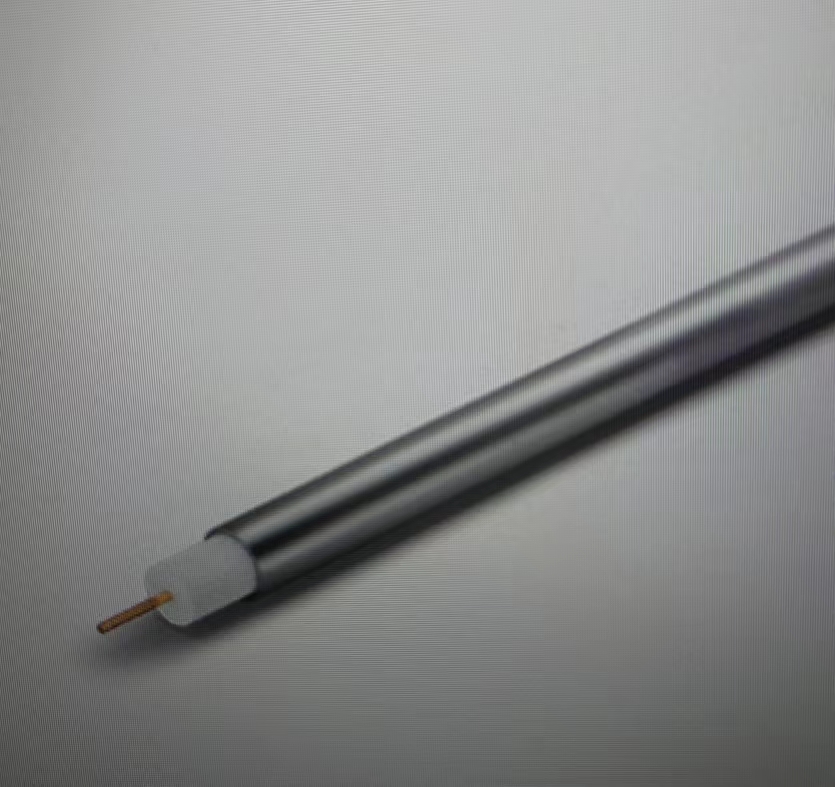

基本结构
1. 发热芯线：镍铬、铁铬铝等电热合金丝，作为发热导体。
2. 矿物绝缘层：高压压实的高纯氧化镁粉末，起到电气隔离和导热作用，无机材质耐高温。
3. 无缝金属护套：不锈钢、铜、镍基合金等金属管，密封保护内部结构，同时作为回路返回导体，可接地；腐蚀工况可外加塑料防腐外护套。
注意：只有一根发热芯，没有第二根内导体，电流回路依靠外层金属护套返回电源。
工作原理
遵循焦耳‑楞次定律。电源一端接内部合金发热芯，电源另一端接电缆的金属护套；电流从发热芯流过，通过电缆末端，经金属护套回到电源，构成完整回路。
电流流过合金发热芯产生热量；热量通过压实氧化镁绝缘层传导到金属护套，向外释放，补偿设备、管道的热损失。
在供电电压稳定时，单位长度发热量基本固定，属于串联恒功率，电缆本身不具备自限温功能，需要外接温控器控制启停。
使用特点
1. 定长出厂，现场不可裁切：总电阻由成品长度决定，随意裁切会改变回路电阻，造成功率偏离设计值，发热异常；出厂自带冷端引线用于接电源。
2. 金属护套参与导电回传：护套须***可靠接地，安装时做好电气安全防护，护套不允许出现破损断开，否则回路中断无法发热。

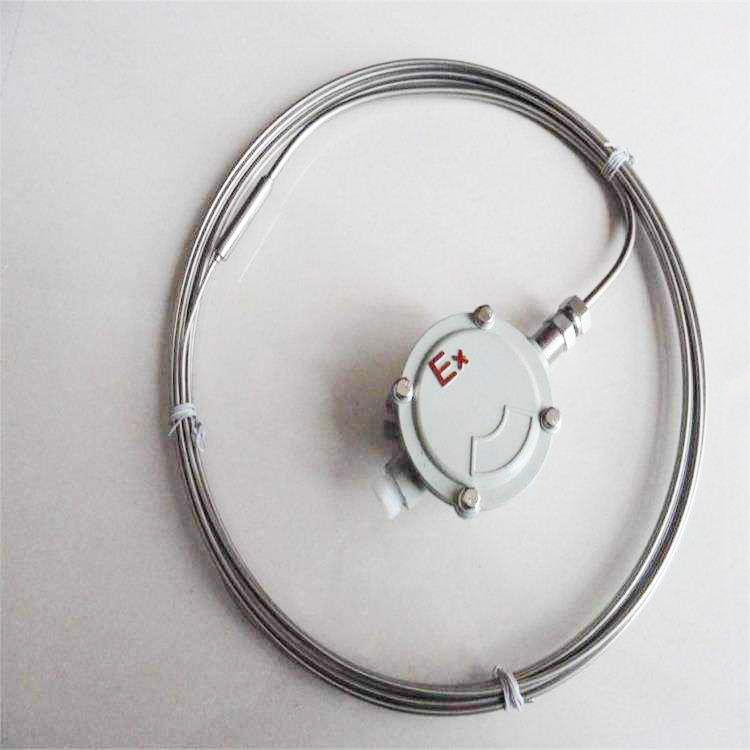

3. 耐温能力强：全部无机结构，长期工作温度由护套、芯线材质决定，可用于高温工况，也可应用于防爆场所。
4. 发热均匀：整根发热芯连续，单位长度电阻一致，沿电缆长度发热相对均匀。
5. 机械强度较好：无缝金属护套，抗压、抗挤压性能较好，可适度弯曲敷设。
