H05VV-F 3G1.5弹簧伸缩电缆产品说明

一、规格参数

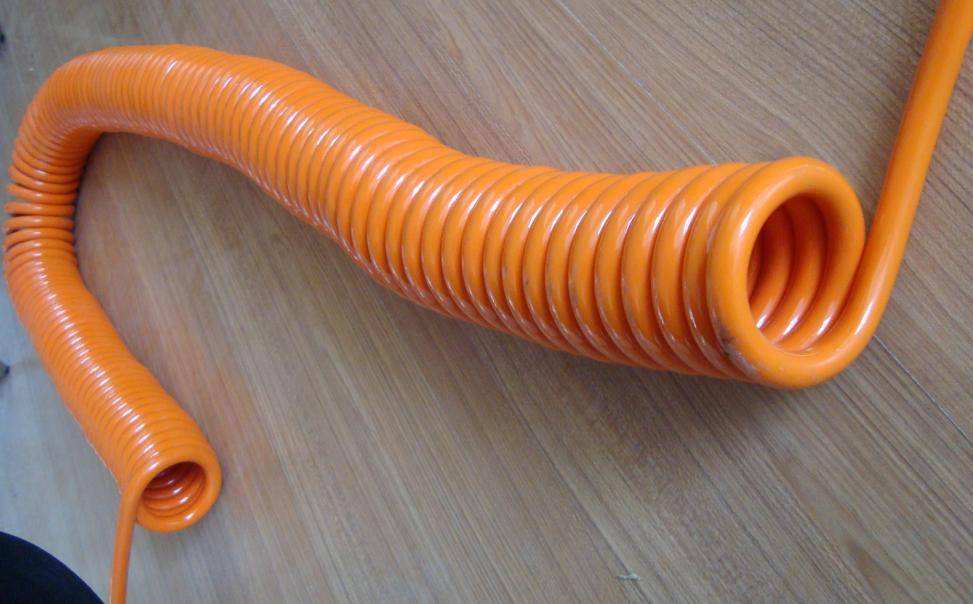

型号遵循欧标H05VV-F标准，3芯结构，单芯导体标称截面积1.5mm²；3G代表三根带绝缘动力芯线，线缆成品加工为螺旋弹簧形态。

导体选用多股铜丝绞合结构，适配往复伸缩工况。

二、线缆分层构造

1. 芯线绝缘：PVC绝缘材料挤包成型，隔离导体，保障芯线绝缘性能，满足额定使用电压要求。

2. 成缆：三根绝缘线芯规整成缆，内部辅以填充，优化线缆圆整度。

3. 外护套：PVC混合料外被，材质具备一定韧性，经绕簧定型处理后可实现拉伸回缩。

三、产品性能与使用

1. 螺旋成型后可在设定伸缩行程内反复拉伸回缩，多用于小型移动电器、手持设备、小型机具连接布线。

2. H05VV-F绝缘护套特性适配室内常温环境敷设，常规环境下可抵御少量油污与日常潮气。

3. 相较于普通平直H05VV-F线缆，弹簧结构节省布线预留余量，适配需要频繁收放线缆的设备。

四、使用注意事项

1. 超出标定拉伸极限强行拉扯，易造成护套开裂、内部导体受损，影响使用寿命。

2. 不适用于高温、强腐蚀、长期浸水等恶劣工况，选型需结合现场环境条件。
