管道液体加热用电伴热带系统，是通过伴热带发热补偿管道热损失，维持液体在设定温度（防冻/工艺保温）的温控系统，核心是根据液体特性、管道参数及环境条件，匹配伴热带类型并配置完整温控保护组件。

解析

1. 系统组成

- 核心发热元件：

- 自限温伴热带：适合防冻保温、无准确控温要求的场景，可任意剪切、自动限温，避免局部过热，推荐用于水管、普通流体管道。

- 恒功率伴热带（并联式）：功率稳定，发热均匀，适合长距离、大管径、高精度工艺保温（如化工介质、热油管道），不可剪切，需按长度定制。

- 温控与保护组件：温控器（自动启停/恒温控制）、温度传感器（监测管道/介质温度）、漏电保护器、短路保护器、接线盒（电源/中间/终端接线）。

- 辅材：铝箔胶带（增强热传导）、保温层（减少热损失）、外护层（防水防腐蚀，如玻纤布、不锈钢护套）。

2. 选型与设计关键步骤

1. 确定热负荷：计算管道散热量（需考虑管径、保温层厚度、环境***低温度、目标温度），匹配伴热带功率（单位：W/m）。

2. 选择伴热带类型：

- 防冻场景（如自来水、消防管道）：选自限温伴热带（如ZWL型），功率10~30W/m，配合低温温控器（启动温度5~10℃）。

- 工艺保温场景（如原油、化工液体）：选并联恒功率伴热带（如QHL型），功率30~100W/m，搭配PID温控器实现±1℃精度控制。

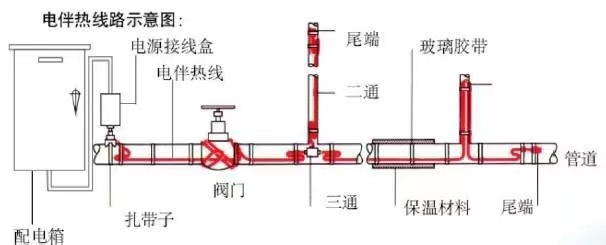

3. 敷设方式：

- 小管径（≤DN50）：伴热带直接平行缠绕或直铺在管道表面。

- 大管径（＞DN50）：采用多根伴热带平行敷设，确保受热均匀。

- 阀门、弯头、法兰等散热死角：需额外缠绕伴热带并加厚保温。

3. 安装与运行注意事项

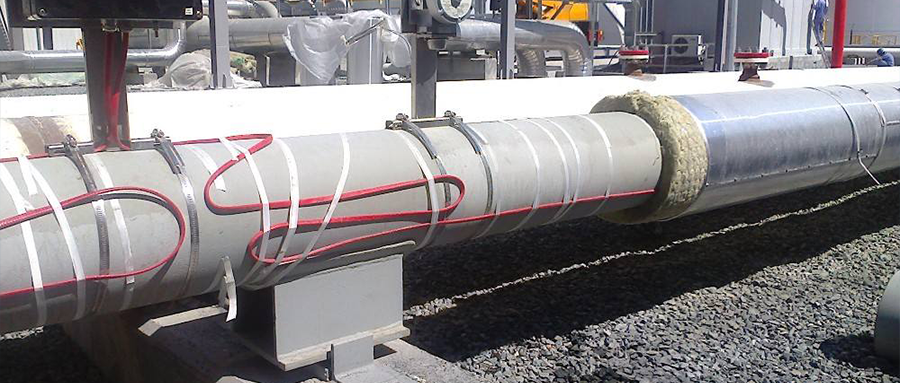

- 伴热带需与管道紧密贴合，外层包裹铝箔胶带，再敷设保温层和防水层，严禁伴热带悬空敷设。

- 系统须***接地，安装漏电、短路保护装置，避免潮湿环境下漏电风险。

- 运行时定期检查伴热带表面温度、绝缘电阻，防止保温层破损导致热损失过大或伴热带老化。
